Hvilken kritisk rolle spiller dias i komplekse skimmelsvampebevægelser?

Inde i en kompleks sprøjtestøbeform kan bevægelsen af ​​et enkelt objektglas afgøre, om en del er produceret fejlfrit eller kasseret. Overvej et støbt bilstik med en sideunderskæring. Hovedkernen og hulrummet kan ikke blot åbne og lukke for at frigøre delen; underskæringen ville blive fanget. En glidemekanisme skal bevæge sig sideværts og trække sidekernen tilbage, før delen skubbes ud. Hvis slæden bevæger sig for tidligt, forvrænges delen. Hvis det rykker for sent, revner delen. Hvis det binder, er formen beskadiget. Dette er den kritiske rolle, som slides spiller i komplekse formbevægelser. De er de komponenter, der muliggør støbning af geometrier, der ellers ville være umulige: underskæringer, indvendige gevind, sidehuller og komplekse konturer. En rutsjebane er ikke et simpelt stykke stål; det er en præcisionsmekanisme, der skal fungere pålideligt i hundredtusindvis af cyklusser. Designet, materialerne og fremstillingspræcisionen af ​​dias og deres tilhørende komponenter bestemmer formens succes.

Betydningen af ​​dias i komplekse formbevægelser kan ikke overvurderes. De er komponenterne, der forvandler en simpel åben-og-luk-form til et sofistikeret fremstillingssystem, der er i stand til at producere indviklede dele. De skal modstå det høje tryk ved sprøjtestøbning, den termiske cyklus i processen og det mekaniske slid ved gentagen aktivering. De skal være præcist timet med åbning og lukning af formen. Og de skal fremstilles efter tolerancer målt i mikron. Denne artikel vil undersøge den kritiske rolle, som slides spiller i komplekse formbevægelser. Vi vil dække de forskellige typer af slæder, designprincipperne, der sikrer pålidelig drift, de materialer og fremstillingsprocesser, der bestemmer deres levetid, og de kvalitetskontrolforanstaltninger, der sikrer præcision. Vi vil også give detaljerede specifikationer for voresPræcise formkomponenter og -indsatserfra vores fabrik hos Moldburger Mold Industry Co., Ltd.

Indholdsfortegnelse

• 1. Hvad er et skimmelsvamp, og hvorfor er det nødvendigt?
• 2. Hvad er de forskellige typer objektglas, der bruges i komplekse forme?
• 3. Hvordan aktiveres og tidsindstilles slædebevægelse?
• 4. Hvilke materialer og behandlinger sikrer slidstyrke?
• 5. Hvilke designprincipper forhindrer diasfejl?
• 6. Hvilke specifikationer definerer højkvalitets formglas og indsatser?
• 7. Ofte stillede spørgsmål (FAQ)
• 8. Konklusion

1. Hvad er et skimmelsvamp, og hvorfor er det nødvendigt?

En formglider er en mekanisme, der bevæger en del af formhulrummet eller -kernen lateralt, vinkelret på formens hovedåbnings- og lukkeretning. Formålet med en slæde er at danne træk, der ville forhindre delen i at blive udstødt, hvis formen blot åbnede langs hovedaksen. Disse funktioner er kendt som underskæringer. Et underskæring kan være et sidehul, en fordybning, et gevind eller en hvilken som helst geometri, der ikke er på linje med retningen af ​​formens åbning. Uden en glidebane ville disse funktioner blive fanget, og delen kunne ikke fjernes uden at blive beskadiget. Slæden bevæger sig ud af vejen, før delen skubbes ud, så delen kan fjernes rent. Tabellen nedenfor opsummerer de typer funktioner, der kræver slides.

PåMoldburger Mold Industry Co., Ltd., vores fabrik er specialiseret i design og fremstilling af præcise formkomponenter og -indsatser, inklusive dias. Vi har stor erfaring med at producere dias til komplekse forme, der bruges i bilindustrien, medicinindustrien og forbrugerelektronikindustrien. Vores ingeniørteam arbejder tæt sammen med formdesignere for at sikre, at glidemekanismen er optimeret til den specifikke dels geometri og produktionskrav.

2. Hvad er de forskellige typer objektglas, der bruges i komplekse forme?

Der er flere typer slæder, der anvendes i komplekse forme, hver egnet til forskellige applikationer og delegeometrier. De mest almindelige typer er knaststiftsglideren, den hydrauliske glider, vinkelstiftsglideren og den mekaniske glider. Knaststiftsglideren er den mest almindelige type. Den bruger en knaststift monteret i formbunden til at aktivere glideren, når formen åbner. Knaststiften skubber glideren sideværts, når formpladerne adskilles. Den hydrauliske slæde bruger en hydraulisk cylinder til at flytte slæden uafhængigt af formåbningen. Dette giver mulighed for mere kompleks timing og større kraft. Vinkelstiftsglideren bruger en vinklet stift til at flytte slæden, når formen åbner, svarende til knaststiftsglideren, men med en anden geometri. Den mekaniske slæde bruger en kobling eller en tandstangsmekanisme til at flytte slæden. Tabellen nedenfor sammenligner disse diastyper.

På vores fabrik fremstiller vi alle typer slæder og deres tilhørende komponenter, herunder glideklodser, glideskinner, knaststifter og slidplader. Vi bruger materialer af høj kvalitet og præcisionsbearbejdning for at sikre, at vores slæder fungerer jævnt og pålideligt. Vores ingeniørteam kan anbefale den passende glidetype til din specifikke anvendelse.

3. Hvordan aktiveres og tidsindstilles slædebevægelse?

Aktiveringen og timingen af ​​glidebevægelsen er afgørende for succesen af ​​en kompleks form. Sliden skal bevæge sig på det korrekte tidspunkt i formcyklussen: efter at delen er afkølet tilstrækkeligt til at modstå deformation, men før delen skubbes ud. Hvis slæden bevæger sig for tidligt, kan delen blive forvrænget eller beskadiget. Hvis den bevæger sig for sent, kan delen være revnet, eller slæden kan blive beskadiget. Timingen styres af knaststiftens geometri eller programmeringen af ​​det hydrauliske system. For en knaststiftsglider bestemmer længden og vinklen af ​​knaststiften, hvornår glideren begynder at bevæge sig, og hvor langt den bevæger sig. Knaststiften er typisk monteret i den stationære halvdel af formen, og den går i indgreb med glideren, når formen åbner. Glideren bevæger sig sideværts, når knaststiften skubber den. Tabellen nedenfor opsummerer timing-overvejelserne for glidebevægelser.

Hos Moldburger Mold Industry Co., Ltd. bruger vores fabrik avanceret CAD- og simuleringssoftware til at designe og verificere timingen af ​​glidebevægelsen. Vi kan simulere hele formcyklussen for at sikre, at slæden bevæger sig på det rigtige tidspunkt, og at der ikke er nogen interferens med andre formkomponenter. Vores præcisionsfremstilling sikrer, at knaststifterne og glideblokkene er lavet til de nøjagtige dimensioner, der kræves for korrekt timing.

4. Hvilke materialer og behandlinger sikrer slidstyrke?

Holdbarheden af ​​en rutsjebane afhænger af de materialer og behandlinger, der er brugt i dens konstruktion. Slæden skal modstå det høje tryk fra sprøjtestøbning, friktionen ved gentagne bevægelser og sliddet fra den slibende plastsmelte. De mest almindelige materialer til slæder og deres komponenter er hærdet værktøjsstål, såsom P20, H13 og S7. Disse stål tilbyder en kombination af høj styrke, sejhed og slidstyrke. Glidefladerne er ofte coatede eller behandlede for at reducere friktion og forlænge levetiden. Almindelige behandlinger omfatter nitrering, forkromning og påføring af slidbestandige belægninger såsom titaniumnitrid (TiN) eller diamantlignende kulstof (DLC). Tabellen nedenfor opsummerer de materialer og behandlinger, der er brugt i vores dias.

På vores fabrik bruger vi kun materialer og behandlinger af høj kvalitet til vores præcise formkomponenter og -indsatser. Vi har udstyret og ekspertisen til at udføre nitrering, forkromning og belægningsapplikationer internt. Vi tilbyder også en række standard- og brugerdefinerede slidplader og styrebøsninger, der passer til forskellige glidedesigns. Vores mål er at levere objektglas, der fungerer pålideligt i hele støbeformens levetid.

5. Hvilke designprincipper forhindrer diasfejl?

Designet af en glidemekanisme skal tage højde for kræfterne, bevægelsen og miljøet i sprøjtestøbningsprocessen. Adskillige designprincipper er afgørende for at forhindre glidefejl. Den første er tilstrækkelig vejledning. Rutsjebanen skal føres langs sin vej med præcision. Dette opnås typisk med styreskinner og slidplader. Styreskinnerne skal være stive nok til at modstå sidekræfterne på glideren, og slidpladerne skal give en overflade med lav friktion. Det andet princip er korrekt tilpasning. Sliden skal være på linje med formhulrummet og kernen. Fejljustering kan forårsage binding, slid og beskadigelse af delen. Det tredje princip er tilstrækkelig forspænding. Slæden skal forspændes mod styreskinnerne for at eliminere slør. Dette sikrer, at slæden bevæger sig jævnt og præcist. Det fjerde princip er beskyttelse mod forurening. Glidemekanismen skal beskyttes mod plastikflash, støv og snavs. Dette opnås typisk med tætninger eller dæksler. Tabellen nedenfor opsummerer disse designprincipper.

Hos Moldburger Mold Industry Co., Ltd. følger vores fabrik disse designprincipper i fremstillingen af ​​vores dias og indsatser. Vi bruger præcisionsbearbejdning for at sikre, at alle komponenter passer korrekt sammen. Vi bruger slidplader og styreskinner af høj kvalitet for at give en jævn, præcis bevægelse. Og vi indarbejder tætninger og dæksler for at beskytte mekanismen mod forurening. Vores mål er at levere objektglas, der fungerer pålideligt i hele støbeformens levetid.

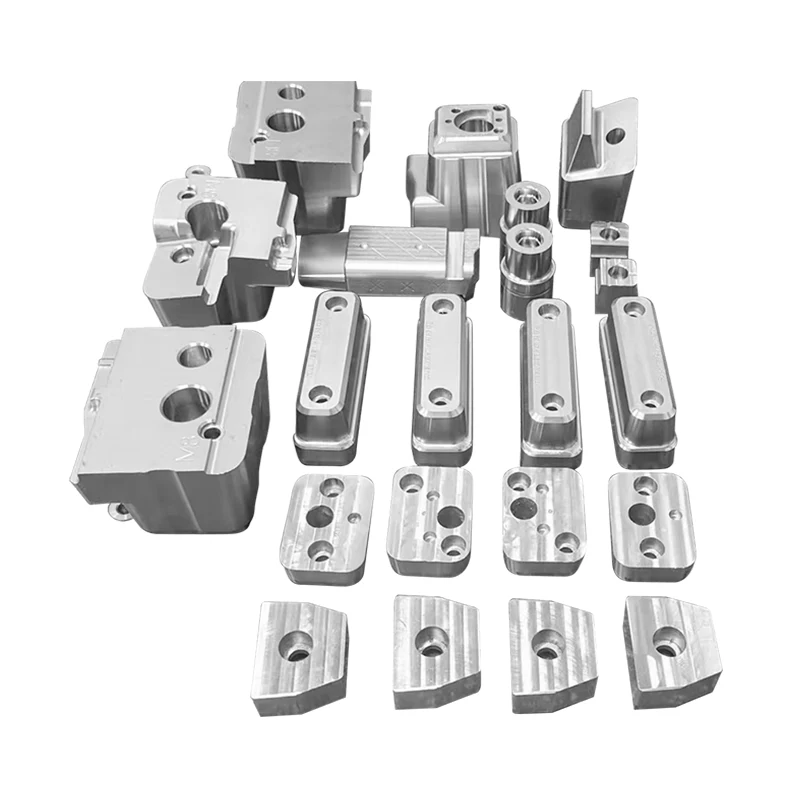

6. Hvilke specifikationer definerer højkvalitets formglas og indsatser?

Nøglespecifikationerne for formslidser og -indsatser inkluderer materialet, hårdheden, dimensionstolerancen, overfladefinishen og belægningen. Tabellen nedenfor giver en oversigt over de typiske specifikationer for vores præcise formkomponenter og -indsatser.

På vores fabrik fremstiller vi vores præcise formkomponenter og -indsatser for at opfylde disse specifikationer og mere. Vi kan tilpasse materialet, hårdheden og belægningen, så den passer til dine specifikke krav. Vores kvalitetskontrolsystem omfatter dimensionsinspektion, hårdhedstestning og måling af overfladefinish for at sikre, at hver komponent lever op til vores høje standarder.

7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er forskellen mellem en rutsjebane og en løfter i en form?

Svar: En slæde bevæger sig lateralt, vinkelret på formens åbningsretning, for at danne underskæringer på siden af ​​delen. En løfter bevæger sig i en vinkel, typisk for at danne underskæringer på indersiden af ​​delen eller for at hjælpe med udkast. Begge er mekanismer til at danne træk, der ikke kan støbes med et simpelt lige træk, men de fungerer i forskellige retninger og bruges til forskellige geometrier.

Spørgsmål 2: Hvordan bestemmer jeg det nødvendige slag for et dias?

Svar: Den nødvendige slaglængde for en slæde bestemmes af dybden af ​​underskæringen plus en sikkerhedsmargin. Slæden skal trækkes langt nok tilbage til at fjerne underskæringen helt, før delen skubbes ud. Som hovedregel skal slaget være mindst 5-10 mm større end underskæringsdybden. Det nøjagtige slag afhænger af delens geometri og formdesignet. Vores ingeniørteam kan hjælpe dig med at beregne det nødvendige slag til din specifikke applikation.

Spørgsmål 3: Hvad får et objektglas til at gribe eller binde?

Svar: Et objektglas kan sætte sig fast på grund af flere årsager: utilstrækkelig smøring, forurening fra plastikflash eller snavs, forskydning af slæden eller styreskinnerne, utilstrækkelig forspænding eller slid på styreskinnerne og slidpladerne. Regelmæssig vedligeholdelse, herunder rengøring og smøring, kan forhindre de fleste problemer med at fastholde. Hvis et objektglas binder, skal det skilles ad, inspiceres og repareres før videre brug.

Spørgsmål 4: Hvor ofte skal formglas vedligeholdes?

Svar: Formglas skal efterses og vedligeholdes med jævne mellemrum, afhængig af produktionsvolumen og materialet, der støbes. Som en generel retningslinje bør objektglassene inspiceres efter hver 10.000-50.000 cyklusser. Inspektionen bør omfatte kontrol for slid, verifikation af justering og smøring af glideoverfladerne. Forebyggende vedligeholdelse kan forlænge slidens levetid og forhindre uventet nedetid.

Spørgsmål 5: Kan dias eftermonteres i en eksisterende form?

Svar: I nogle tilfælde kan dias eftermonteres på en eksisterende form, men dette er en kompleks proces, der kræver omhyggelig konstruktion. Formen skal have tilstrækkelig plads til glidemekanismen, og formbunden skal modificeres, så den kan rumme knaststifterne eller hydrauliske cylindre. Eftermontering er ofte dyrere og mere tidskrævende end at designe glideren ind i formen fra begyndelsen. Vores ingeniørteam kan vurdere din form og rådgive om, hvorvidt eftermontering er mulig.

8. Konklusion

Slides spiller en afgørende rolle i komplekse formbevægelser ved at muliggøre produktion af dele med underskæringer, sidehuller, gevind og andre funktioner, som ikke kan støbes med en simpel åben-og-luk-form. De er præcisionsmekanismer, der skal designes, fremstilles og vedligeholdes til de højeste standarder. Materialerne, behandlingerne og designprincipperne, der anvendes i deres konstruktion, bestemmer deres pålidelighed og deres levetid. Hos Moldburger Mold Industry Co., Ltd., er vores fabrik specialiseret i fremstilling af præcise formkomponenter og -indsatser, herunder slæder, glideblokke, knaststifter og slidplader. Vi har ekspertisen og udstyret til at producere komponenter af høj kvalitet, der opfylder de mest krævende krav. Vores ingeniørteam arbejder tæt sammen med vores kunder for at sikre, at hver komponent er optimeret til deres specifikke anvendelse.
