Hvorfor bestemmer formbaser og standarddele formens levetid?

En forms levetid bedømmes ofte ud fra hulrummets materiale og bearbejdningspræcision. Men det, der virkelig afgør, om en form kan pålideligt og forudsigeligt nå sin designlevetid, er den del, ingen lægger mærke til –formbund og standarddele.

Skimmelbunden er skelettet. Standarddelene er samlingerne. Hvis skelettet er forkert justeret, og leddene er løse, holder selv det bedste hulrum ikke.

Skimmelbasen: Grundlaget for alting

Formbunden er bæreren for hele formen. Den integrerer alle funktionelle komponenter – hulrum, kerne, udkastningssystem, kølesystem og portsystem – i en præcis ramme, der sikrer, at de vender tilbage til nøjagtig samme position med hver åben og lukkecyklus.

Kernekomponenter i en standard formbase

Disse plader er stablet, låst med skruer og er afhængige af styrestifter og bøsninger for at garantere positionsrepeterbarhed hver cyklus.

De to kerneydelseskrav til en formbase

Stivhed kommer først. Indsprøjtningstrykket kan nå op på hundredvis af kilogram pr. kvadratcentimeter. Hvis formbunden mangler stivhed, vil den deformeres under højt tryk - skillelinjen åbner, blinket vises; kernen forskydes, vægtykkelsen bliver ujævn; udkasterstifter binder, og hele formen skal skilles ad.

Præcision er nummer to. Pasformen mellem styrestifter og bøsninger samt planheden og firkanten af ​​hver plade bestemmer direkte, om formen åbner og lukker jævnt, og om produktdimensionerne forbliver stabile.

 Standarddele: De billigste komponenter, der oftest fejler

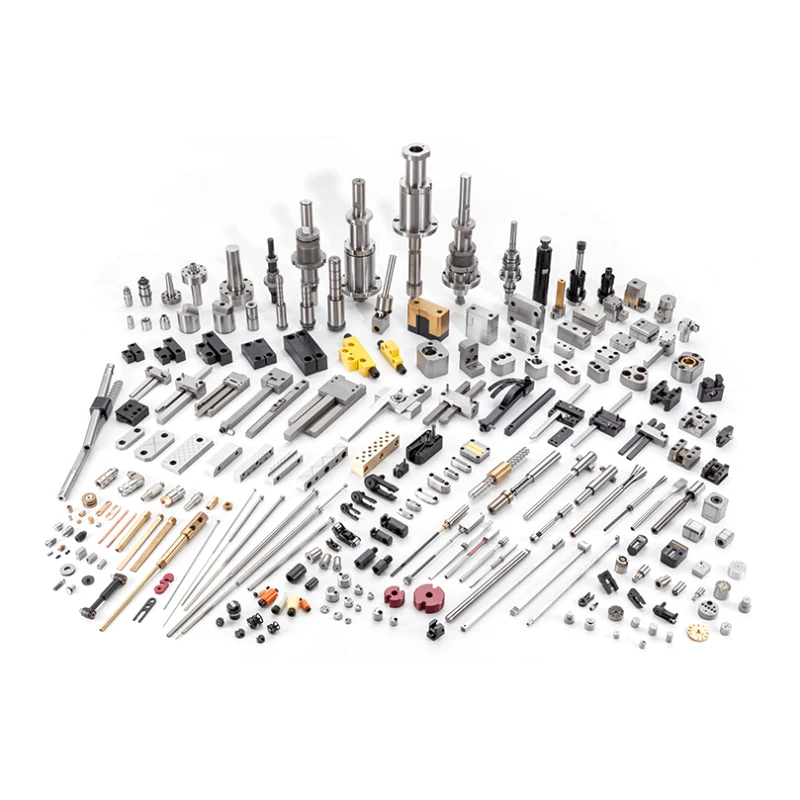

Standarddele er alle ikke-hulrum, ikke-kerne udskiftelige komponenter i en form. Styrestifter, bøsninger, ejektorstifter, fjedre, tætninger, lokaliseringsringe, låseklodser – de tæller alle sammen.

De ser almindelige ud, de er billige at købe, men mere end halvdelen af ​​alle skimmelsvampe går tilbage til disse komponenter.

1. Styrestifter og bøsninger

Styresystemet sikrer præcis justering af den bevægelige og stationære halvdel ved hver lukning. De fleste formfejl begynder med tab af styringsnøjagtighed.

Materiale: SUJ2-lejestål eller SKD11-værktøjsstål, med højfrekvent induktionshærdning til HRC 58-62, efterfulgt af præcisionsslibning til Ra 0,2-0,4 overfladefinish.

Tilpasningsafstand: Typisk 0,02-0,05 mm, afhængig af formstørrelse. For stor, og kernen og hulrummet justeres forkert. For lille, og åbnings- og lukkemodstanden øges, hvilket forårsager galning.

Fejltilstande:

• Knæk på stifter → forårsaget af utilstrækkelig smøring eller ujævn belastning

• Slidte bøsninger → endt levetid; erstatte dem

• Bøjede stifter → forårsaget af ubalanceret udkast eller forkert justeret klemkraft fra indsprøjtningsmaskinen

2. Ejektorstifter, ærmer og skubbestænger

Udstødningssystemet ser den højeste cyklusfrekvens og den mest komplekse belastning af enhver del af formen.

Ejektorstifter: Fremstillet af SKH51 højhastighedsstål eller SKD61 varmbearbejdningsstål, med hærdede spidser. Tilpasningsafstanden med styrehullet skal være 0,015-0,025 mm. For stramt, og stiften binder. For løst, og der vises et blink ved udkastningspunktet.

To hovedårsager til brud på udstøderstiften: udstødningskraften er off-center fra afformningsmodstandscentret, eller stiften bliver ramt under retur.

Fjedre: Ansvarlig for returnering af ejektorpladen. Det mest oversete problem er fjedertræthed. Efter titusindvis af kompressioner forkortes den frie højde. Ejektorpladen vender ikke helt tilbage, og ejektorstifterne rammer den stationære halvdel under næste lukning.

Kontrolmetode: Inspicer fjederfri højde for hver 100.000 cyklusser. Udskift, hvis den er faldet til under 90 % af den oprindelige højde.

3. Tætninger og bafler

Vandlækager i kølesystemet er den mest almindelige pludselige fejl på værkstedet.

Tætninger (O-ringe): Fremstillet af højtemperatur silikonegummi eller fluorgummi, med øvre temperaturgrænser på henholdsvis 200°C og 260°C. Fejl er forårsaget af høj temperatur ældning, hærdning eller kompression. Udskift hver 500.000 cyklusser eller årligt, alt efter hvad der kommer først.

Baffler: Omdiriger vandstrømningsretningen for lokal afkøling. Den mest almindelige fejl er kedelstensblokering - især alvorlig i områder med hårdt vand. Brug blødgjort vand eller tilsæt anti-korrosion og anti-kalk tilsætningsstoffer.

4. Lokaliseringsringe og låseblokke

Lokaliseringsringe: Monteret på den øverste spændeplade, centreret med indsprøjtningsmaskinens dyse. Et forkert valg forårsager excentricitet mellem dysen og indløbsbøsningen - i bedste fald materialelækager; i værste fald er både indløbsbøsning og dyse beskadiget.

Låseblokke: Bruges til glidelåsning (sidekerne). Når den er slidt, er låsekraften utilstrækkelig, og glideren skifter bagud under injektionstryk, hvilket forårsager blink på siden af ​​produktet. Efterse låseflader regelmæssigt for fordybninger eller slid. Vent ikke på, at blitzen vises før fejlfinding.

Hvorfor standarddele fejler oftest

Standarddele er de lettest standardiserede, billigste og mindst bemærkelsesværdige komponenter i en form.

Og netop fordi de er billige og umærkelige, er de oftest overset:

• Styrestifter løber tør - ingen tjekker

• Fjedre bruges indtil de klikker

• O-ringe lækker, og nogen vikler tape om dem og bliver ved med at løbe

• Ejektorstifterne er let bøjede, men "de virker stadig"

Det kumulative resultat af alle disse "det virker stadig"-beslutninger: En fjeder til en værdi af nogle få dollars går i stykker, udkasterpladen sætter sig fast, hele formen trækkes ud af maskinen til reparation, timers produktionskapacitet går tabt, og tusindvis af dollars i vedligeholdelsesomkostninger hober sig op.

Udvælgelsesprincipper

Valg af formbase

Udvalg af standarddele

Vedligeholdelse: Ingen teknisk kompleksitet, kun udførelsesdisciplin

Vedligeholdelse af formbase og standarddel er ikke kompliceret. Det, det kræver, er hyppighed og disciplin.

Fejldiagnose hurtig reference

Deformbund og standarddeleikke bestemme, hvor smukt produktet ser ud - det er hulrummets opgave. De bestemmer kun én ting: om formen kan pålideligt og konsekvent producere dele i dens tilsigtede levetid.

Et skævt skelet kan ikke overføre kraft, uanset hvor stærke musklerne er. Et stift led kan ikke bevæge sig, uanset hvor dygtigt lemmen er.

Når du vælger en formbase, skal du prioritere stivhed frem for lethed, præcision frem for pris. Ved køb af standarddele behøver mærket ikke at være det dyreste, men specifikationerne skal være korrekte. Ved daglig vedligeholdelse skal du udskifte fjedre efter tidsplanen, smøre styrestifter regelmæssigt og skifte tætninger, når de når udtjent. Disse opgaver kræver ingen tekniske færdigheder - kun en tjekliste og disciplinen til at følge den.
